A116

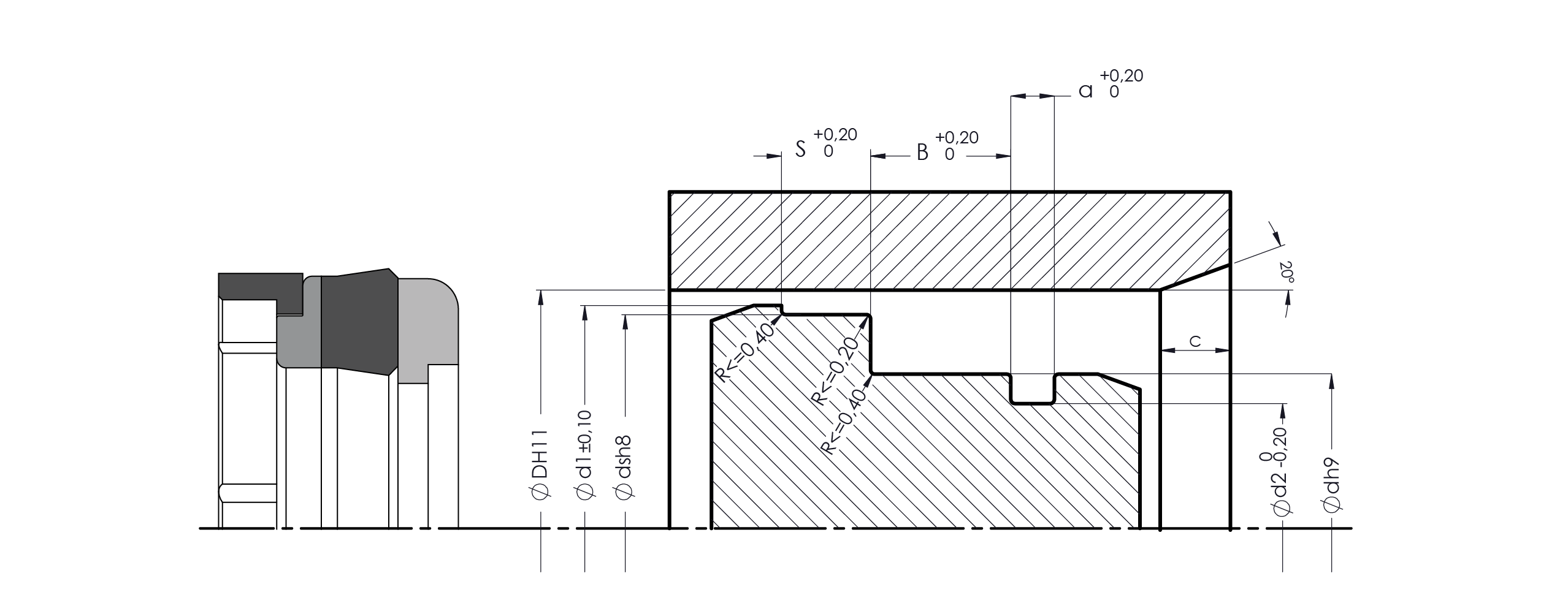

| ALP NO | ÖLÇÜ | Ød | ØD | B | C | Ød1 | Øds | S | Ød2 | A |
|---|---|---|---|---|---|---|---|---|---|---|
| A116-050 | 50X30X14,5 | 30 | 50 | 14,5 | 5 | 47,5 | 44,3 | 6,35 | 25,8 | 3,35 |
| A116-060 | 60X40X14,5 | 40 | 60 | 14,5 | 5 | 57,5 | 54,16 | 6,35 | 36,1 | 3,35 |
| A116-063 | 63X45X11 | 45 | 63 | 11 | 5 | 60,5 | 58,4 | 6,35 | 40,84 | 3,1 |
| A116-065 | 65X45X14 | 45 | 65 | 14 | 5 | 62,5 | 59,3 | 6,35 | 40,6 | 3,35 |
| A116-070 | 70X50X14,5 | 50 | 70 | 14,5 | 5 | 67,5 | 64,2 | 6,35 | 45,84 | 3,35 |
| A116-075 | 75X55X14,5 | 55 | 75 | 14,5 | 5 | 72,5 | 69,2 | 6,35 | 50,6 | 3,35 |
| A116-080 | 80X60X14,5 | 60 | 80 | 14,5 | 5 | 77,5 | 74,3 | 6,35 | 55,8 | 3,35 |
| A116-085 | 85X70X12 | 70 | 85 | 12 | 5 | 80,8 | 80,3 | 6,35 | 65,5 | 3,1 |
| A116-090 | 90X70X14,5 | 70 | 90 | 14,5 | 5 | 87,5 | 84,15 | 6,35 | 66,1 | 3,35 |
| A116-095 | 95X75X14,5 | 75 | 95 | 14,5 | 5 | 92,5 | 89,15 | 6,35 | 71 | 3,2 |
| A116-100 | 100X80X14,5 | 80 | 100 | 14,5 | 7 | 97,5 | 94,15 | 6,35 | 75,84 | 3,35 |
| A116-104,5 | 104,5X85X13 | 85 | 104,5 | 13 | 7 | 102 | 98,9 | 6,35 | 81,1 | 3,35 |
| A116-105 | 105X85X14 | 85 | 105 | 14 | 7 | 102,5 | 99,42 | 6,35 | 80,6 | 3,35 |
| A116-110 | 110X90X13 | 90 | 110 | 13 | 7 | 107,5 | 104,15 | 6,35 | 85,9 | 3,1 |
| A116-115 | 115X95X14,5 | 95 | 115 | 14,5 | 7 | 112,5 | 109,9 | 6,35 | 90,5 | 3,35 |
| A116-120 | 120X100X12,5 | 100 | 120 | 12,5 | 7 | 117,5 | 114,1 | 6,35 | 95,6 | 3,35 |
| A116-125 | 125X105X12,5 | 105 | 125 | 12,5 | 7 | 122,5 | 119,15 | 6,35 | 101 | 3,35 |

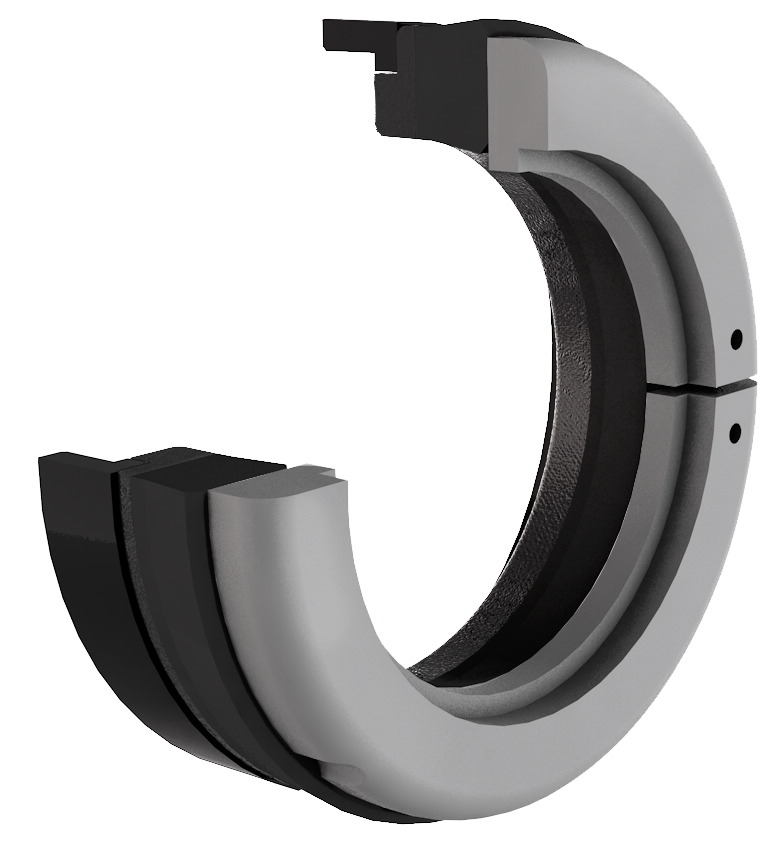

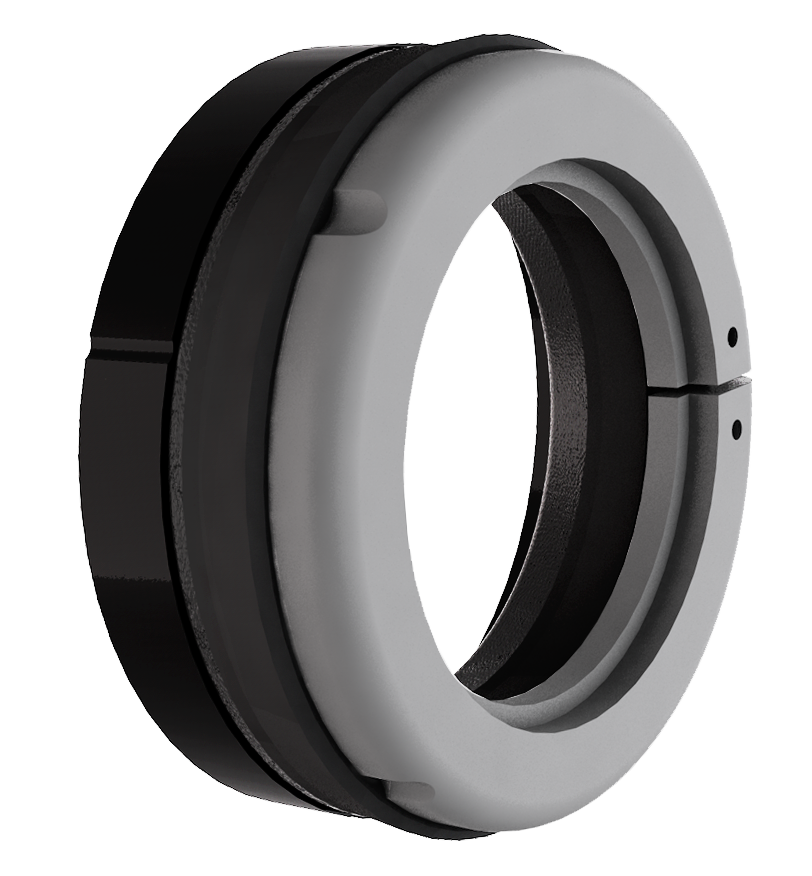

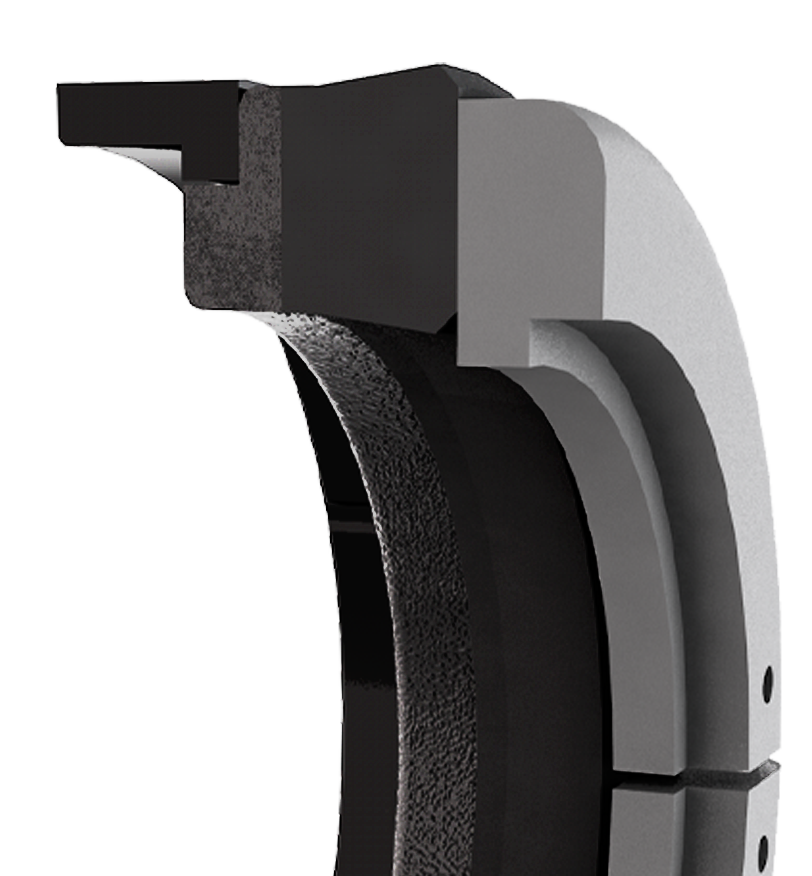

A116 Piston Keçeleri, hidrolik silindirlerin piston uygulamalarında kullanılan tek etkili sızdırmazlık elemanlarıdır. Pamuklu bez üzerine emprenye edilen NBR malzemenin ön hazırlığı yapılarak, NBR hamuru ile birlikte kalıplanmasıyla üretilmektedir. Bu özel üretim yöntemi sayesinde hem dayanıklılık hem de güvenilir sızdırmazlık sağlanır.

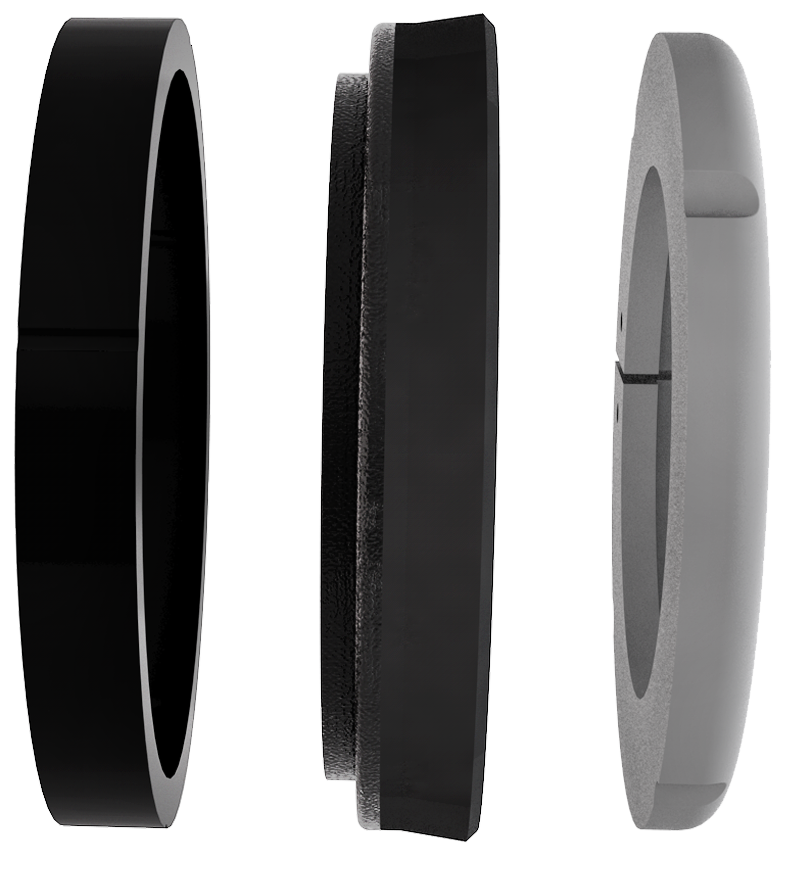

Hem destek ringi hem de yataklama görevi gören POM / Cam Elyaflı POM ve yine POM malzemeden üretilen termoplastik segman ile takımlanarak kullanılmaktadır. Böylece sistem içerisinde yalnızca sızdırmazlık değil, aynı zamanda denge ve dayanıklılık da garanti altına alınır.
| TEKNİK VERİLER | |
| Çalışma Basıncı | 500 Bar |
| Çalışma Sıcaklığı | -30/+105°C |
| Kayma Hızı | 0.5 m/sn |
| Malzeme | POM/ NBR+ BEZLİ NBR / POM+CAM ELYAF |
| Akışkan Tipi | Mineral Yağlar |
| Yüzey Pürüzlülüğü | ||
| Ra | Rmax | |
| Dinamik Yüzey | ≤0.3 μm | ≤3.0 μm |
| Kanal Çapı | ≤1.8 μm | ≤10.0 μm |
| Yan Yüzeyler | ≤3.2 μm | ≤16.0 μm |
